汽車稱重儀全稱便攜式超限超載汽車稱重檢測儀，又稱便攜式超限超載檢測儀、路政流動治超儀、便攜式超限檢測地磅等。汽車稱重儀主要由承重傳力機構（秤體）、高精度大量程測力傳感器、稱重顯示儀表三大主件組成，由此即可完成地磅基本的稱重功能，也可根據不同用戶的要求，選配打印機、大屏幕顯示器、稱重管理軟件以完成更高層次的數據管理及傳輸?shù)男枰?/span>

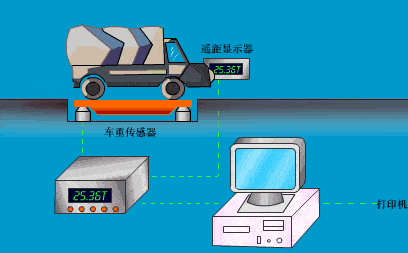

1、工作原理

      A/D轉換器、微處理器等電子元器件處理輸出數字信號，再經中繼器進入稱重顯示儀表直接顯示出重量等數據。如果顯示儀表與計算機、打印機連接，儀表可同時把重量信號輸出給計算機等設備，組成完整的稱重管理系統。

當重物施加于測力傳感器上，測力傳感器彈性體產生彈性形變，粘貼于彈性體上的應變計橋路阻抗失去平衡，輸出與重量數值成比例的電信號，輸出的信號大小與重物的重量成正比，稱重信號被送至放大器放大后，再經模數轉換器轉換成數字量；該數字量的大小與信號的大小成正比，通過顯示器將電壓信號以數字的形式顯示出來。

2、傳力機構

      將物體的重量傳遞給稱重傳感器的機械平臺，常見有全鋼結構及鋼混結構二種型式。

3、傳感器

      大量程輪輻式傳感器，是汽車稱重設備的核心部件，起著將重量值轉換成對應的可測電信號的作用，傳感器的優劣直接關系到整臺地磅的品質。

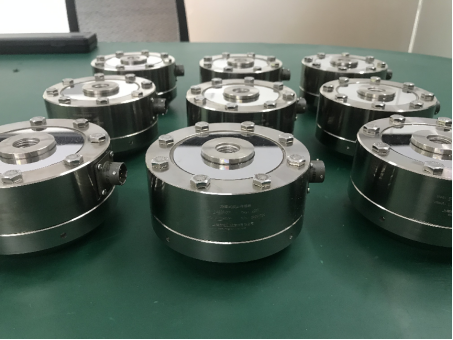

                            輪輻式測力傳感器 FC-F22CS/XN

4、稱重顯示儀表

      稱重儀表，又名稱重顯示器，稱重顯示控制器，用于測量傳感器傳輸?shù)碾娦盘?hào)，再通過專用軟件處理顯示重量讀數，并可將數據進一步傳遞至打印機、大屏幕顯示器、電腦管理系統。

5、其他配件

      打印機：用于打印重量數據表單。
