用readout unit實現單次峰值測試功能
在某個測試應用中，客戶需要測試產品的扭矩峰值參數，而且要根據測試產品的順序一一對應顯示峰值，這里涉及到儀表的峰值顯示和清零功能，通常，一般的儀表會帶有一個實時顯示和一個峰值顯示功能，但是單次測量，完成之后需將峰值去掉，再次測試再次顯示峰值，這種模式可能就對儀表有一個更高的要求，我們NCTE傳感器配套的儀表可以實現次功能，并且可以記錄每次測量的峰值；
下面看看如何來實現：


設置流程

開機在任意界面按OK鍵，進入菜單Menu

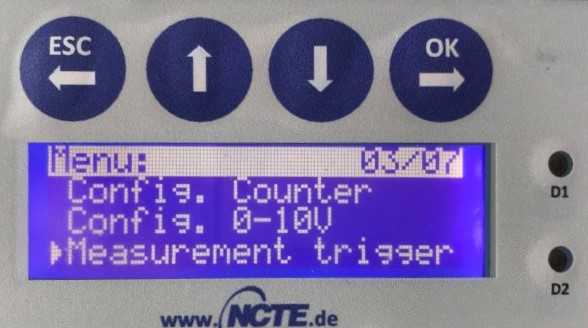

按三次上下鍵，按OK 進入Measurements trigger

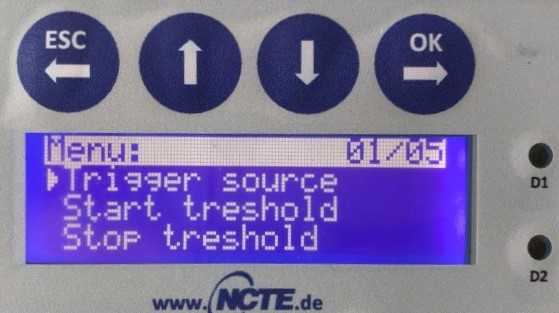

再按OK進入Trigger source

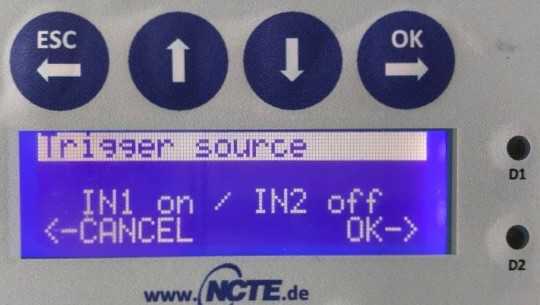

按上下鍵選擇IN1 ON/ IN2 OFF

按OK，確認（這里就完成了外部觸發測量設置）

界面返回上一層Measurements trigger

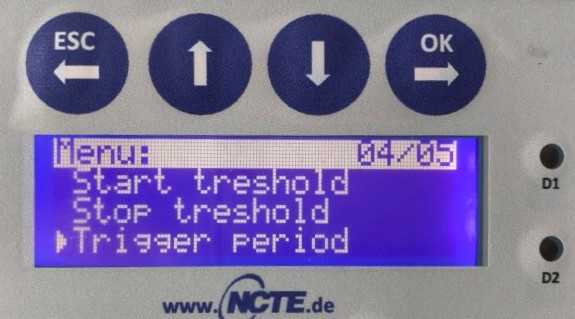

再按三次上下鍵，到Trigger period；

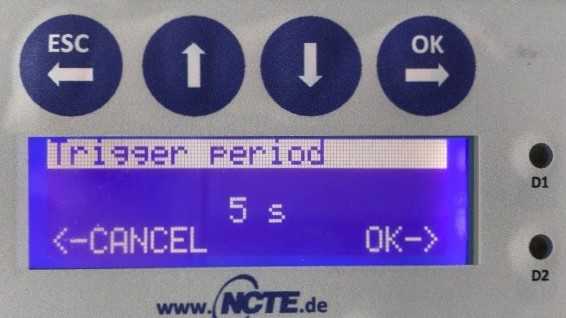

按OK鍵進入Trigger period里面，按上下鍵設置時間為5~10s（可根據測試間隔設定）按OK確認

（此時間為當前測試完成后---IN2給出OFF信號之前，峰值的顯示時間）

完成設置。

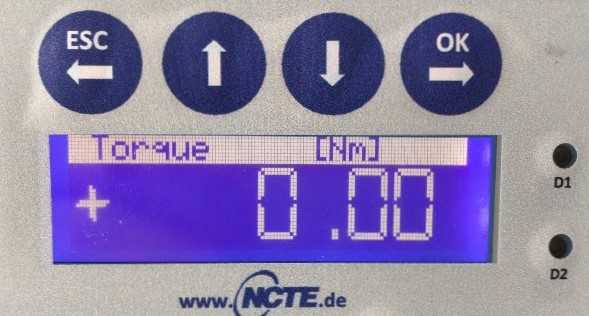

按ESC鍵退回到主顯示界面，按鍵可切換顯示內容，這里只需要顯示Torque即可。



測試流程為：

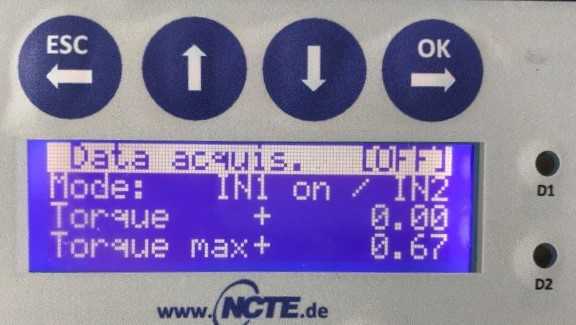

在產品進入測試之前，給IN1一個高電平3~24Vdc 的ON 信號觸發測試開始；進入扭矩測試，這里完成測試之后儀表會顯示一個峰值，顯示時間為Trigger period設置的時間；

在此狀態下，若想保持峰值，可以給IN2一個高電平3~24Vdc 的OFF信號 ，儀表就不會將當前顯示峰值清除；這就實現了峰值保持功能；

下次測試前，給IN1一個高電平3~24Vdc 的ON信號觸發測試開始

儀表當前示值會被清零以準備下次測量。
