壓力傳感器

       壓力傳感器通常采用一體式按鈕設計。這些非常適合安裝在空間受限的地方，并且具有出色的長期穩定性。他們測量壓縮力。

張力傳感器

       該組的特定產品包括“S”和“Z”梁、提升連桿、罐式張力傳感器、拉伸連桿、潛水罐類型、非接觸式張力測量、夾緊式和肘節式。

       壓力/張力傳感器

       壓縮/張力傳感器可用于負載可以從張力變?yōu)閴嚎s，反之亦然的應用。它們是空間受限環境的理想選擇。螺紋端便于安裝。

負載測量銷

       該組的特定產品包括負載銷、力銷、定制銷、卸扣銷、滑輪銷、U 形銷。負載銷通常是一種測量力的便捷方式，通過將現有銷替換為應變測量版本，可以提供與施加的力成比例的電信號。

鏈接稱重傳感器

       通常，這種類型的張緊連桿用于起重機和絞車上的起重應用。這些單元可以是自指示鏈接、有線鏈接的遠程顯示或遙測鏈接的遠程顯示。它們還可用于測量垂直或水平張力框架和海洋系泊應用中的力。

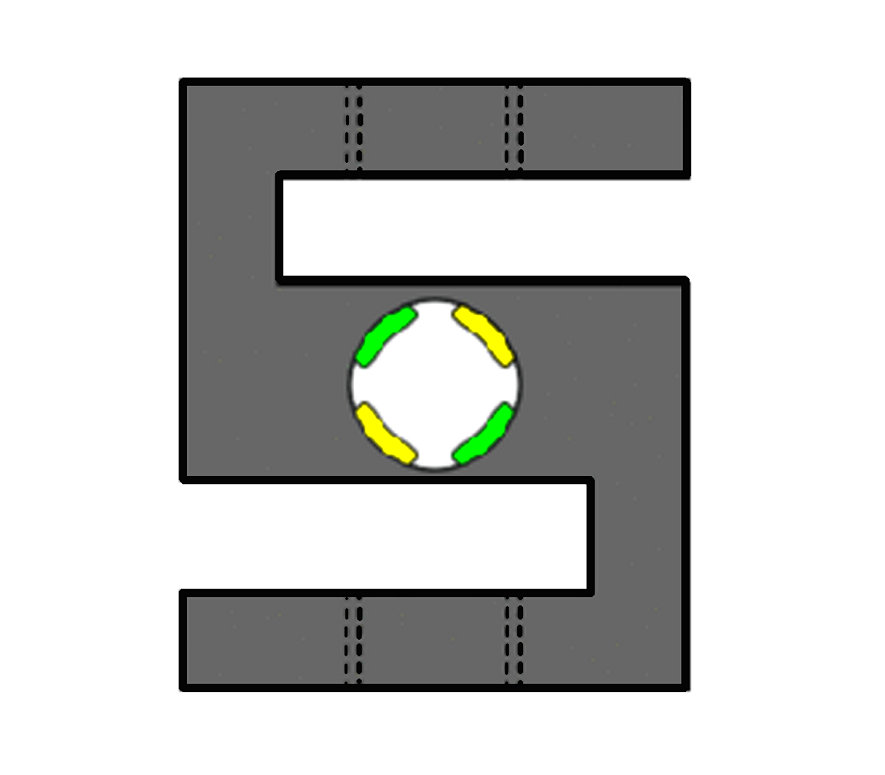

S 型梁或 Z 型梁

       從它們的形狀來看，S 梁和 Z 梁稱重傳感器通常是相對簡單的設計，其中結構的形狀像“S”或“Z”，應變計以惠斯通的形式粘合到中央傳感區域橋。S 型梁可以在受拉或受壓時提供輸出，并提供出色的側向載荷抑制。應用包括儲罐液位、料斗和汽車衡。

彎曲梁

       彎曲梁稱重傳感器包含應變片，這些應變片在最大應變點處粘合在稱重傳感器的平坦上部和下部。這些類型的傳感器通常用于多種力傳感器應用，包括罐或容器稱重以及工業過程控制系統。彎梁采用薄型設計，可輕松集成到受限空間中。這些類型的電池通常用于低容量應用，并具有出色的線性性能。這種設計的一個缺點是必須正確加載才能獲得一致的結果。

剪力梁

       在這個設計中，為了最大化剪切效應，應變片被粘合到梁橫截面的縮小部分。應變片以 45 度角粘合在梁的任一側，以測量剪切應變。用于中到大容量，力傳感器具有良好的線性度并且不易受到外來負載的影響，尤其是側向負載。

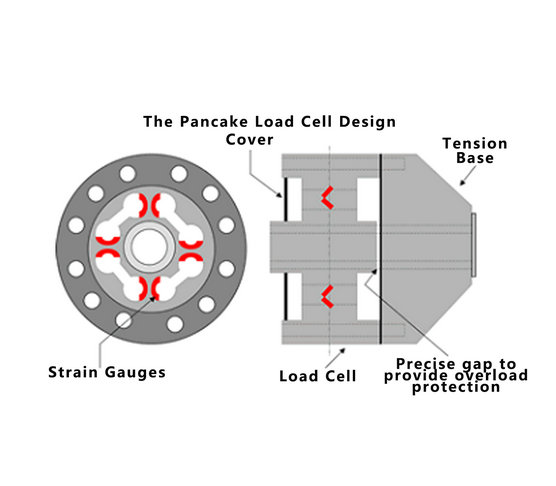

煎餅稱重傳感器

       流行的薄餅型稱重傳感器配置為在剪切下運行，在設計中提供非常低的外形，易于環境密封并且對離軸負載基本上不敏感。

       對于高可靠性應用，煎餅式傳感器還可以輕松容納雙電隔離應變橋。高剛度張力底座可以測量張力，從而使結構在壓縮時變硬，并允許在壓縮應用中加入超量程限位器。

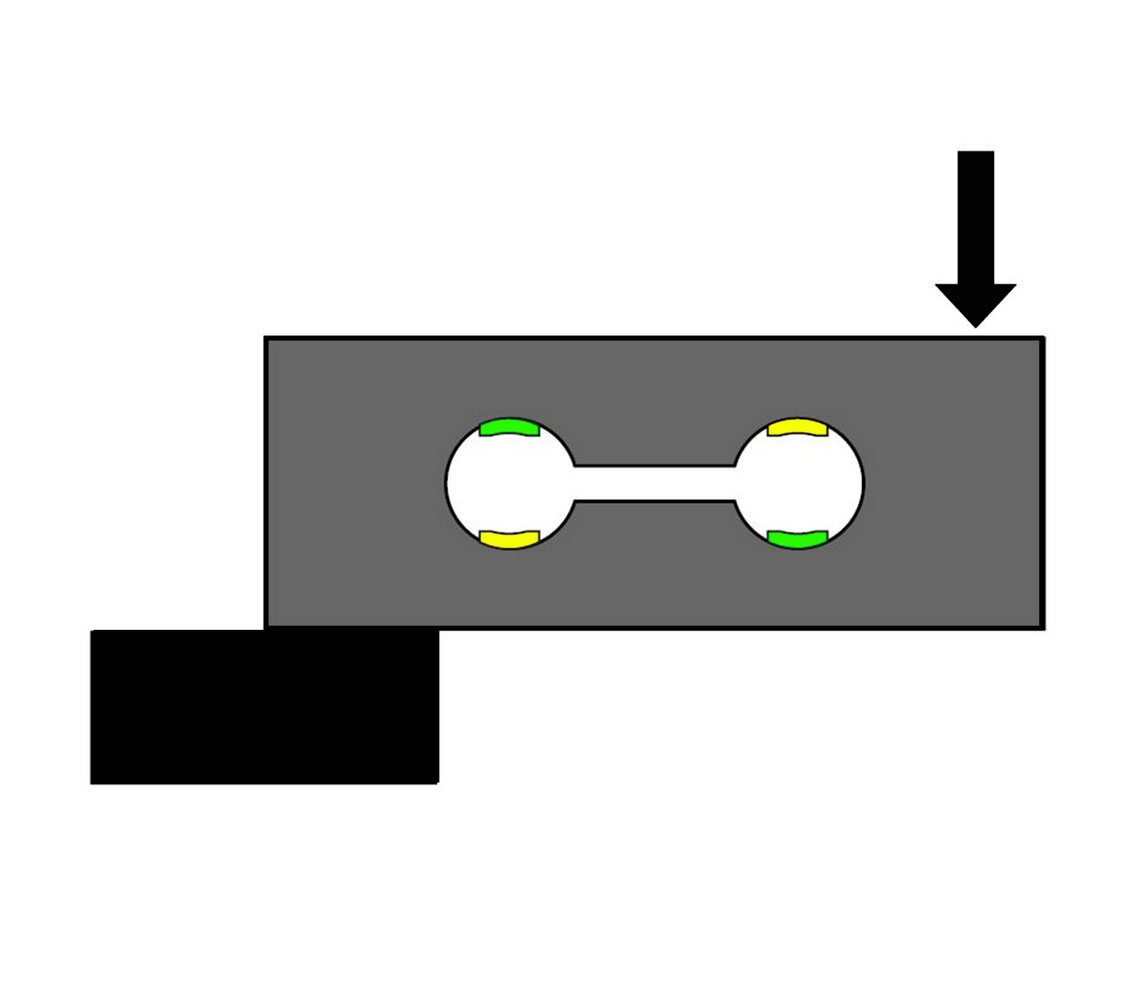

平臺和單點稱重傳感器（雙梁）

       這種類型的力傳感器用于商業和工業稱重系統。由于采用雙懸臂設計，它們對彎曲力矩不敏感，無論負載在平臺上的位置如何，都能提供高精度讀數和穩定性。

雙光束傳感器設計

罐式稱重傳感器

       罐式傳感器用于單個和多個稱重應用。許多罐設計采用全不銹鋼結構并密封以承受頻繁沖洗或潮濕/潮濕條件。

薄型力傳感器

       薄型力傳感器可以是壓縮型或拉伸/壓縮型設計。提供安裝孔和內螺紋，便于安裝。這些類型通常用于稱重研究和開發活動以及在線力監測。

       通常，薄型多彎曲設計以 90 度間隔包含四個輻條，其中連接應變儀以抵消離軸力矩引起的應變。

微型稱重傳感器

       由于尺寸緊湊，微型版本通常使用半導體應變計作為傳感元件。這些設計有許多不同的配置，用于張力和壓力測量。微型力傳感器具有良好的性能，具有高輸出和高過載保護能力。
