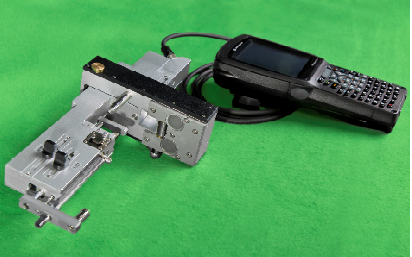

德國HGE車門關閉力測試傳感器套件

傳感器參數

材    質：復合塑料/鋁/鋼

質    量：約1.9kg

量    程：50~700N

等級：標準車門 Max.400 N

等級：更高等級車門Max.600N

精    度：±3%（>100N，±3N @<100N）

剛    度：10N/mm

測試類型：峰值，關閉持續時間，反轉時間

間隙寬度：80mm EN 14752:2015

尺    寸：190 x 110 x 167 mm, 啟動區域 100 x 100 x 5 mm

使用溫度：10℃~30℃

手持電腦式數據采集儀參數

使用時長：常規約8小時

質    量：約455g

存    儲：4GB SD存儲卡

操作系統：windows CE

顯    示：彩色觸屏

數據容量：超過1000次車輛測量數據

防護等級：IP65.

可多次承受1.5m-水泥地面跌落測試，外表有皮套保護層并配有肩帶；

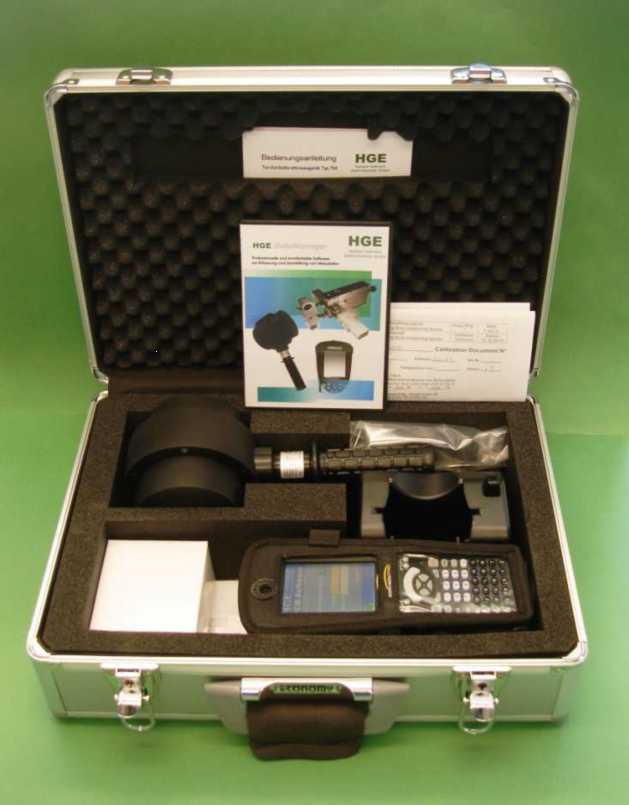

HGE-DC700N車門關閉力測試套件包裝

整箱重量約10kg，質保2年

包裝明細：

1x手持電腦式數據采集儀

1x可充電電池以及4GB SD存儲卡

1X DC700N傳感器

1x傳感器電纜

根據 EN 14752:2015 為不同的門間距測量提供的不同長度的夾具

1x手持電腦式數據采集儀電源適配器以及數據線

1x USB線-用于數據從手持電腦式采集儀傳輸?shù)絇C端

1x車門關閉力測試設備使用手冊

1x附表-管理員信息

1x驅動光盤以及Data Manager軟件-包含軟件使用說明

出廠標定文件

其它夾具

1x鋁制運輸箱，便于存儲和運輸。

德國HGE-DC700N 車門關閉力測試套件適用于所有新建鐵路機車車輛的側入口系統和現有車輛與現代化的車門系統。套件由手持式數據采集儀以及手持式車門關閉力測試傳感器組成。該套件是根據EN14752:2015標準構建的，DC700N車門關閉力測試套件被設計滿足車門關閉力測量的所有要求，針對不同寬度有不同的適配夾具。其測量結果可以在手持式數據采集儀上直接顯示，并支持導出到PC端做離線分析；由于操作簡單, 測量值精確, 使得質量審核過程實施得迅速而簡單。

同時該套件還滿足特殊車門關閉力測量，根據EN 14752:2015對于具有沖擊力特性的某些特殊關閉過程也可以進行測量；

HGE-DC700N車門關閉力測試套件通過使用創新材料和組件, 達到最高的測量精度和處理標準，其傳感器的外殼采用特殊復合材料制成, 可節省重量，緊湊型力傳感器, 重量僅為1.9公斤，耐環境因素強、抗沖擊能力強；傳感器內部安裝了高品質、耐用、摩擦阻力極低的受力構件，因此具有較高的測量精度。
